Diamond är den perfekta DAC:n och förförstärkaren för alla som spelar musik uteslutande från digitala källor. Diamond erbjuder anslutning för sex digitala källor och en extern word clock. Den överlägsna VOLTAiR-tekniken och den premium DAC:n i kombination med en analog volymkontroll som möjliggör högsta upplösning vid alla volymer gör Diamond till en unik DA-omvandlare som levererar finaste ljudbilder med en oöverträffad analog känsla.
Allt under kontroll

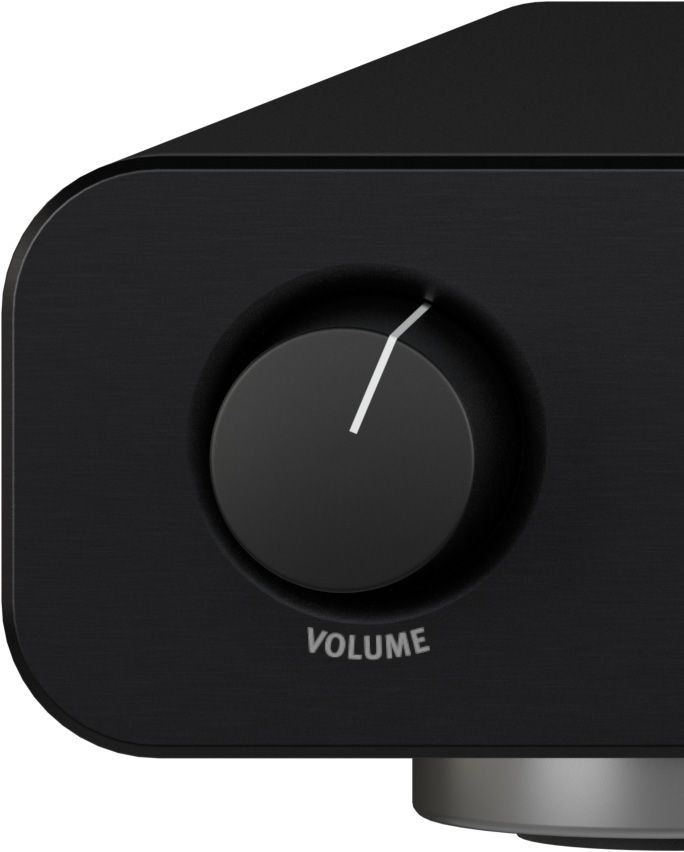

Volymen justeras med en solid vridknapp i fräst aluminium. Alps RK27 "Big Blue"-potentiometern ger en behaglig "sked in the honung"-roterande känsla.
Källa till glädje
Upp till 6 (!) digitala stereokällor kan anslutas till Diamond.

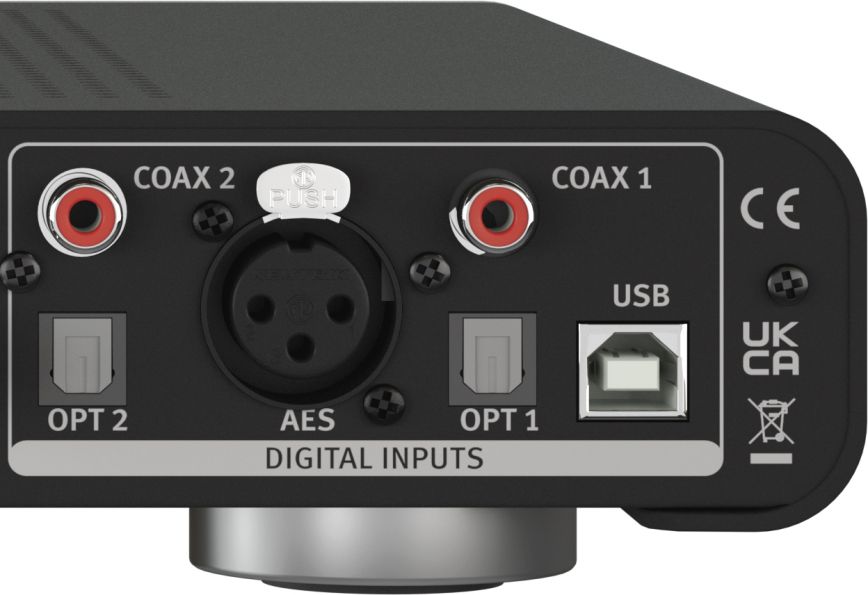

Diamond erbjuder varsin stereo-USB- och AES-ingång samt två optiska och koaxiala stereoingångar. Via USB kan både PCM-ljud och DSD-ljud konverteras. PCM-ljud tas emot i S/PDIF-format, både koaxial (RCA), optisk (Toslink F06) och balanserad (AES/EBU).

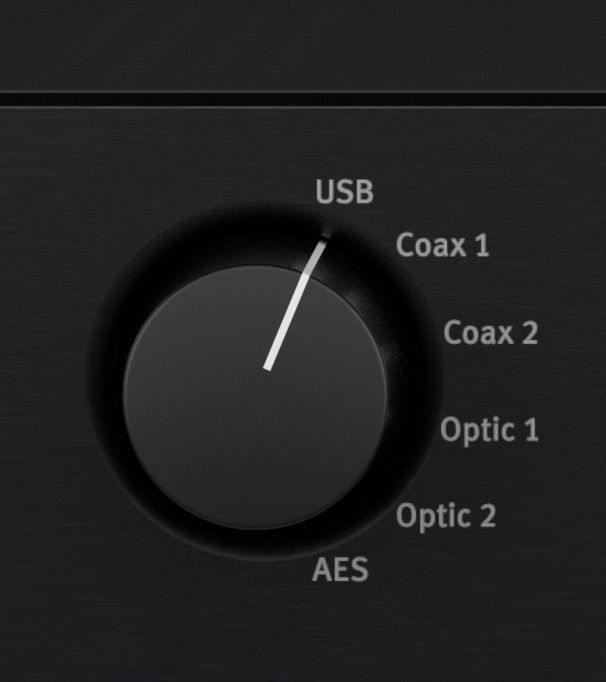

Källvalet görs via valreglaget på framsidan. Den valda ingången visas också i punktmatris-LED-displayen: USB, COA1, COA2, OPT1, OPT2 eller AES.
Efter ungefär två sekunder visar displayen typen av klockkälla och den detekterade samplingsfrekvensen
Alltid i tid
Diamond kan inte bara synkronisera med klockan som är integrerad i den digitalt matade källsignalen.

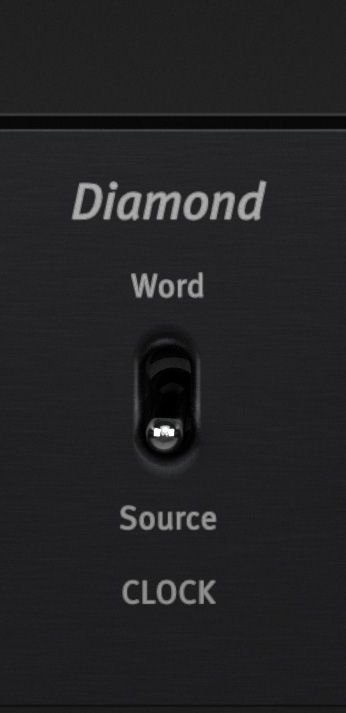

Som specialist för digitala spelare erbjuder Diamond en word clock-ingång. Källan för klocksignalen kan väljas via CLOCK-omkopplaren.
Source = Diamond synkroniserar med den digitala klockan i källsignalen.
Ord = Diamond synkroniserar med den digitala klockan som finns på WORD IN.
Full info

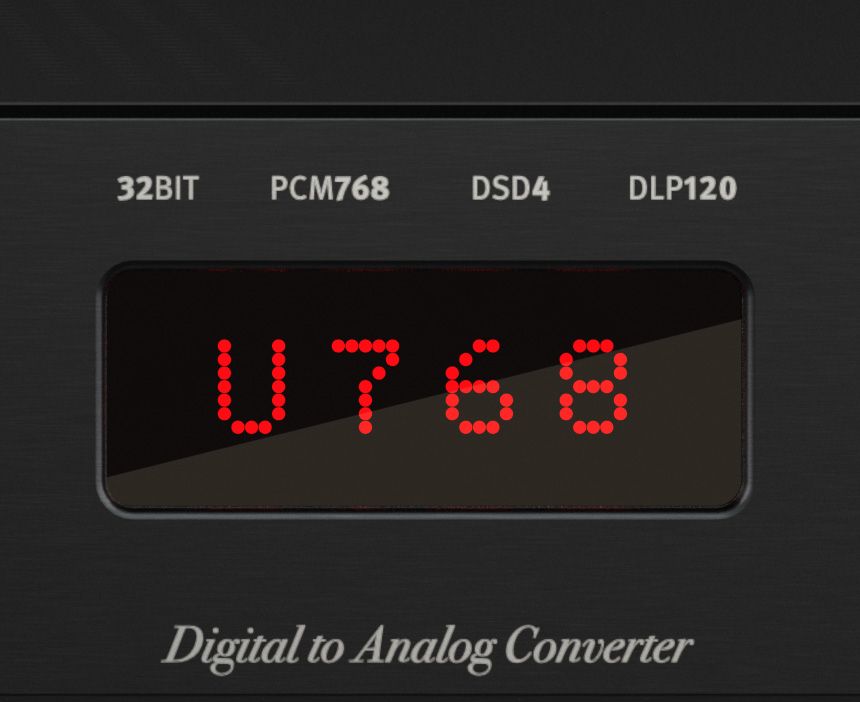

DAC:n registrerar automatiskt samplingsfrekvensen och upplösningen för den digitala uppspelningskällan. Oavsett om en streamer, dator, CD-spelare eller en extern word clock är ansluten. Den detekterade samplingsfrekvensen och den valda klockkällan visas i punktmatris-LED-displayen. Till exempel är U768 en förkortning för en klocksignal i USB-strömmen med en samplingsfrekvens på 768 kHz.
DAC768v2 – SPL-referens-DAC:n i den senaste versionen!
Det mycket hyllade premium-DAC-chippet AKM AK4493 SEQ VELVETSOUNDTM används som konverterchip i digital/analog-omvandlaren i den senaste versionen av SPL DAC "DAC768v2", som tack vare sin arkitektur återger de finaste ljuddetaljerna. Den imponerar med ännu lägre distorsionsegenskaper och ett bredare dynamiskt omfång än sin föregångare.
Den konverterar PCM-ljud med en upplösning på 32 bitar och en samplingsfrekvens på upp till 768 kHz, vilket motsvarar 16 gånger CD-upplösning. Direct Stream Digital stöds också upp till en upplösning på DSD4 eller DSD256. DAC768v2 har den senaste versionen av Spartan FPGA – Spartan 7. Till skillnad från den mindre SPL DAC "DAC768xs" erbjuder den inte bara en digital AES/EBU-ingång, utan även den nya, optimerade SPL SLP120 med VOLTAiR-teknik.
VOLTAiR-tekniken

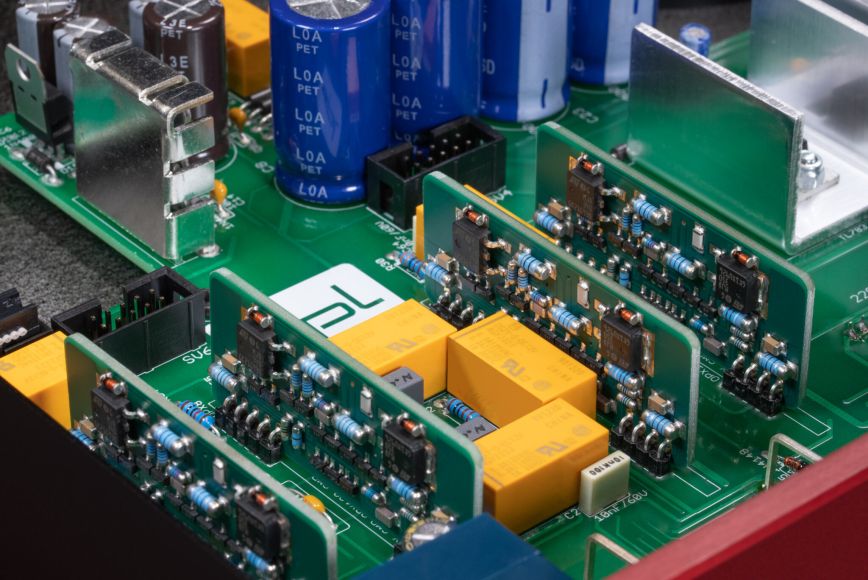

120V-tekniken är vår referensteknik. 120V-tekniken är unik i världen. Den arbetar med en likspänning på 120 volt. Detta är fyra gånger högre än för IC-baserade halvledaroperationsförstärkare. I vår Professional Fidelity-serie hänvisar vi till denna oöverträffade teknik som VOLTAiR-teknik.
Specifications
Analog & Outputs: XLR (balanced), RCA
Maximum output level(0 dBFS = max. +15 dBu) 32.5 dBu
Output impedance 75 Ω
Frequency range (0 dBu) 10 Hz – 100 kHz
Crosstalk (0 dBu, 1 kHz) -108 dB
THD & N (0 dBu, 1 kHz) 0.001 %
Noise (A-weighted) -102 dBu
Dynamic range(0 dBFS = +15 dBu => 117,3 dB) 134.5 dB
Digital Inputs, DAC768
AES/EBU (XLR), PCM sample rates
44.1/48/88.2/96/176.4/192 kHz
Coaxial SPDIF (RCA), PCM sample rates
44.1/48/88.2/96/176.4/192 kHz
Optical SPDIF (Toslink F 06), PCM sample rates
44.1/48/88.2/96/ with Glass fibre <1m 176.4/192 kHz
USB (B), PCM sample rates
44.1/48/88.2/96/176.4/192/352.8/384/705.6/768 kHz
USB (B), DSD over PCM (DoP), sample rates
2.8 (DSD64), 5.6 (DSD128), 11.2 (DSD256) MHz
0 dBFS calibrated to 15 dBu
Internal Linear Power Supply with Shielded Toroidal Transformer
Operating voltage for analog audio +/- 60 V
Operating voltage for relays and LEDs + 12 V
Mains Power Supply
Mains voltage (selectable, see fuse chamber) 230 V AC / 50; 115 V AC / 60 Hz
Fuse for 230 V T 0.5 A
Fuse for 115 V T 1 A
Power consumption max. 40 VA
Stand-by power consumption < 0.3 W
Dimensions & Weight
W x H x D (width x height incl. feet x depth) 278 x 57 x 300 mm
Unit weight 3.15 kg
Shipping weight (incl. packaging) 5.35 kg
