Phono-förförstärkare för Moving Magnet (MM) och Moving Coil (MC) pickup-system är baserad på den legendariska Douglas-Self-Design.

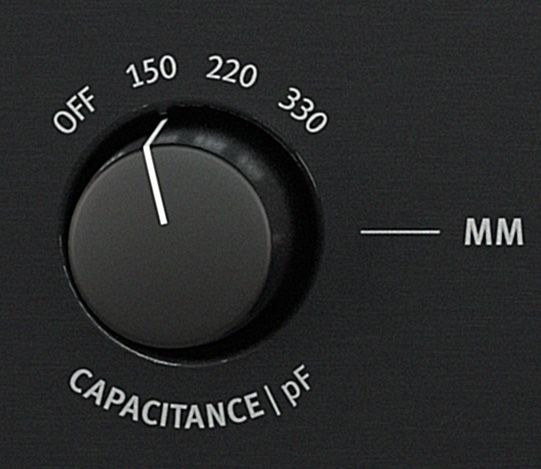

MM-pickuper genererar en liten spänning genom att flytta en magnet mellan kopparspolar. MM-pickuper har en mycket hög induktans och impedans. Phonos erbjuder ett val av tre kondensatorer för att korrigera linjäriteten hos frekvensen och fasresponsen. Kapacitanserna är 150 pF, 220 pF och 330 pF. I avstängt läge bestäms kapacitansen av kabelns kapacitans.
MC-pickupen är också en liten elektromagnetisk generator, men med magneterna ordentligt förankrade och spolarna som rör sig mellan dem, d.v.s. exakt motsatsen till MM-pickupen.
Utgångsspänningen är dock mycket låg, bara några hundra mikrovolt, och är därför mer känslig för brus och inducerat brum. Detta gör förförstärkardesignen till en utmaning, eftersom den mycket låga utgångsspänningen måste förförstärkas extremt brusfritt. Phonos erbjuder en av de kraftfullaste phono-förförstärkarna för MC-system med upp till 71,5 dB förförstärkning. Tack vare 120V-tekniken är förförstärkarna extremt brusfria, linjära och faslåsta.
MC-pickuper har en mycket låg induktans och impedans.

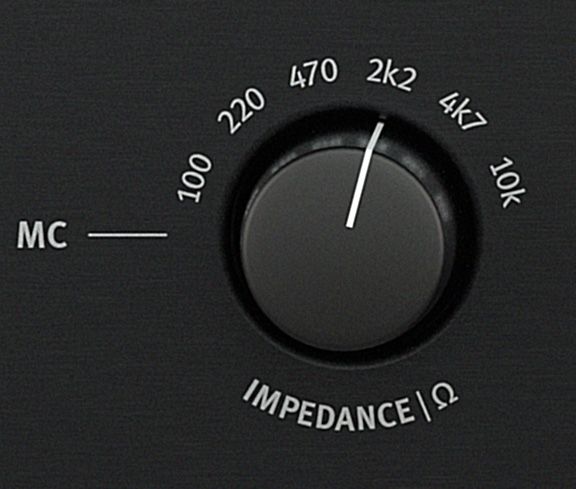

Detta innebär att effekterna av kabelkapacitans (från skivspelare till förförstärkare) är försumbara. Impedansen är dock relevant och kan ställas in i sex lägen: 100, 220, 470, 2,2 k, 4,7 k och 10 kOhm.
Om det råder någon tvekan om vilken impedans som matchar pickupens, kan impedanserna också enkelt växlas tills det linjära frekvenssvaret är akustiskt bestämt.
Perfekt nivå

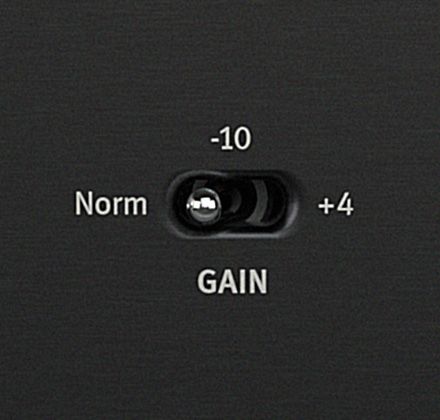

Förstärkningskontrollen kan användas för att bestämma förstärkarens effekt, med andra ord, utgångsnivån för Phonos.
Det finns tre värden att välja mellan.
I läget "Norm" är förstärkningen +46 dB för MM-system och +67 dB för MC-system.
Med omkopplaren inställd på "-10" minskas förstärkningen med 10 dB (MM = +36 dB, MC = +57 dB). Detta är optimalt i kombination med standard HiFi-utrustning som arbetar med en referensnivå på -10 dBV.
Om omkopplaren är i läget "+4" ökas förstärkningen med +4 dB (MM = +50 dB, MC = +71 dB).
Så utgångsnivån är ungefär lika hög som den för moderna DA-omvandlare vid en referensnivå på 0 dBfs = 15 dBu.

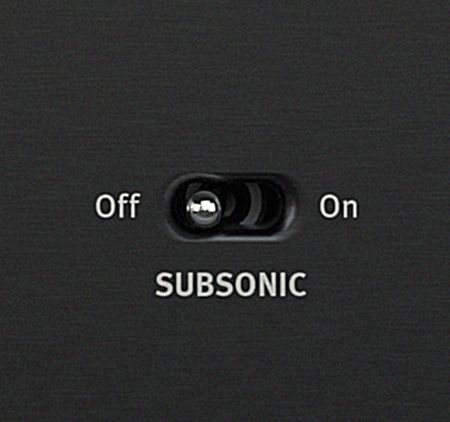

Subsoniskt filter
"Mullret" från skivspelarens drivmekanism förstärks också av den höga förstärkningen av basregistret tack vare RIAA-utjämning vid uppspelning.
Phonos har ett omkopplingsbart subsoniskt filter för att ta bort detta muller.

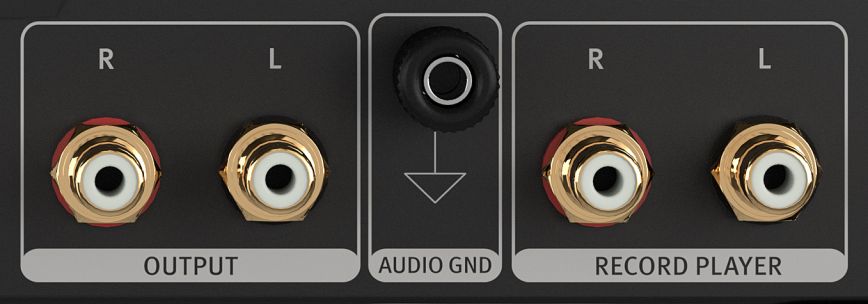

Anslutningar
För anslutning av skivspelaren och för utmatning till en förförstärkare, såsom Director Mk2 eller Elector, finns det förgyllda RCA-uttag.
Skivspelarens jordanslutning är utformad som banankontakt. Jordledningen kan antingen klämmas eller sättas i.
Med alla enheter i Professional Fidelity-serien utvecklar vi inte bara enligt plan, utan även på gehör. Många viktiga komponenter installeras på kretskorten med hjälp av hålmonterad teknik. På så sätt kan vi säkerställa att vi kan använda komponenter med bäst ljud.
RIAA-utjämning är en specifikation för inspelning och uppspelning av skivor som föreslagits av Recording Industry Association of America (RIAA). RIAA-utjämningskurvorna introducerade en global de facto-industristandard för vinylskivor 1954.

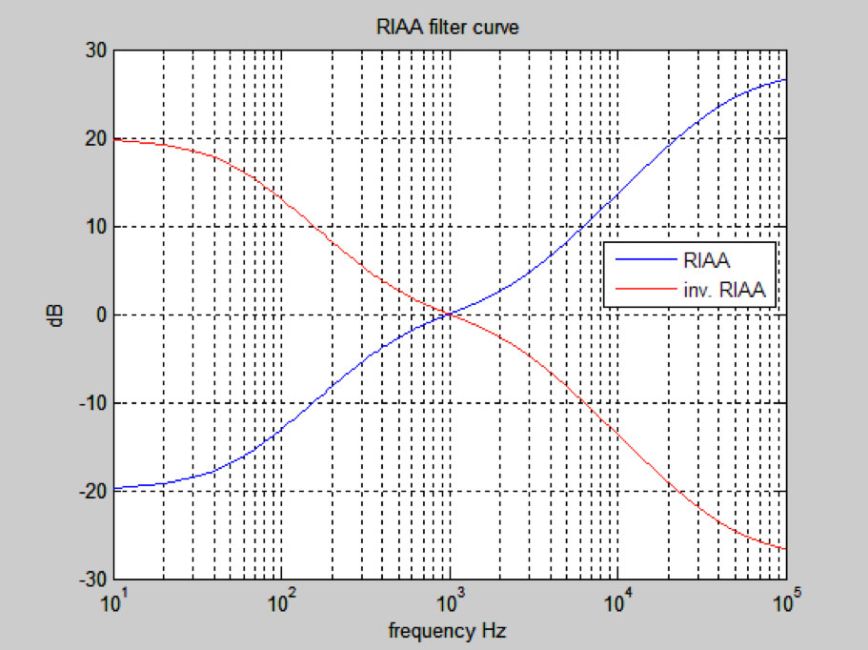

RIAA-utjämning använder förbetoning för att minska låga frekvenser och förstärka höga frekvenser när skivan klipps (blå RIAA-kurva).
Basen reduceras med upp till 20 dB för att ge mer utrymme och längre speltid för skivan.
Höga frekvenser förstärks med upp till 25 dB för att öka signal-brusförhållandet mellan bruset från skivmediet och ljudsignalen.
Under uppspelning händer exakt det motsatta i Phonos. Debetoningsfiltret (röd RIAA-kurva) kompenserar för förbetoningen och resultatet är ett linjärt frekvenssvar.
Douglas Self Design

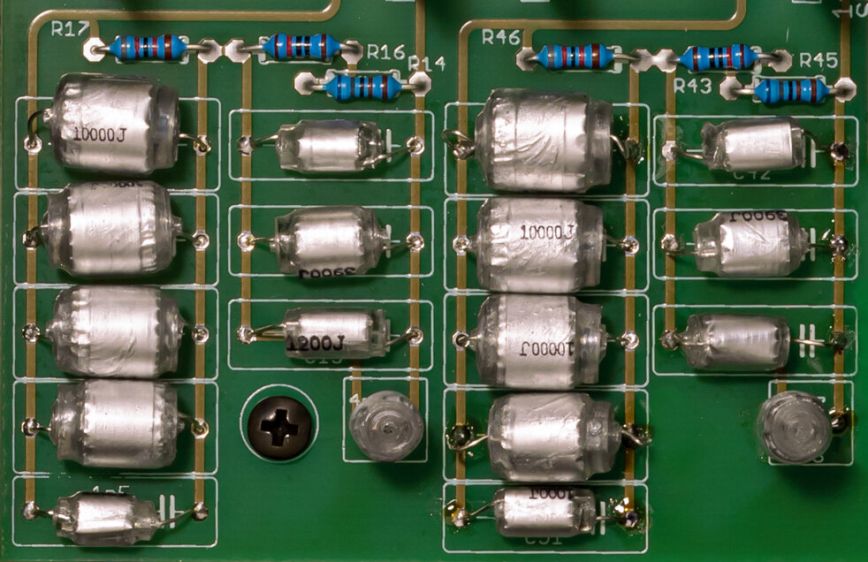

RIAA-utjämnaren för Phonos utvecklades enligt Douglas Selfs rekommendationer.
Idé: Många små kapaciteter istället för ett fåtal stora kapaciteter.
Fördelar: Kondensatorerna laddas och urladdas snabbare, vilket resulterar i bättre upplösning och snabbare impulsrespons.
Endast audiofila Styroflex-kondensatorer används i hela RIAA-utjämnaren.
Om personen: Douglas Self är en brittisk elektronikingenjör med en stark förkärlek för ljud. Han har hedersdoktorer från Cambridge University och undervisar i psykoakustik vid University of Sussex.
Specifications
Print view
Analog Input & Output: RCA
Input impedance (MM)
47 kΩ
Input impedance (MC)
switchable
Output impedance
75 Ω
Frequency range (-3 dB)
10 Hz – 100 kHz
Crosstalk (1 kHz)
-80 dBu
Moving Magnet (MM) Preamplifier
Amplification (Norm)
46 dB
Amplification (-10 dB)
36 dB
Amplification (+4 dB)
50 dB
Capacitance (switchable)
Off, 150 pF, 220 pF and 330 pF
Noise (A-weighted; 46 dB amplification)
-85.3 dBu
Dynamic range
131.3 dB
Moving Coil (MC) Preamplifier
Amplification (Norm)
67 dB
Amplification (-10 dB)
56 dB
Amplification (+4 dB)
71.5 dB
Impedance (switchable)
100 Ω, 220 Ω, 470 Ω, 2.2 kΩ, 4.7 kΩ, 10 kΩ
Noise (A-weighted, 67 dB amplification)
-61.7 dBu
Dynamic range
128.7 dB

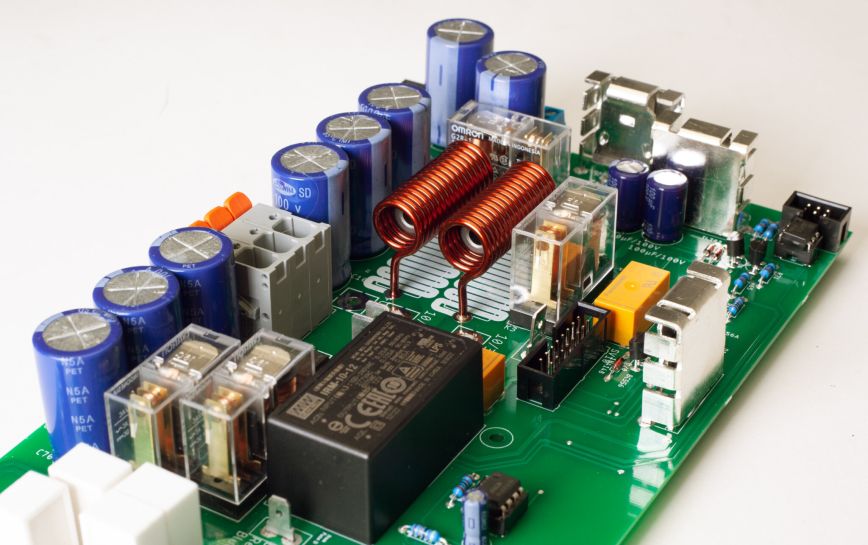

Internal Linear Power Supply with Shielded Toroidal Transformer
Operating voltage for analog audio
+/- 60 V
Operating voltage for relays and LEDs
+ 12 V
Mains Power Supply
Mains voltage (selectable, see fuse chamber)
230 V AC / 50; 115 V AC / 60 Hz
Fuse for 230 V
T 0.5 A
Fuse for 115 V
T 1 A
Power consumption
max. 30 VA
Stand-by power consumption
< 0,3 W
Dimensions & Weight
W x H x D (width x height incl. feet x depth)
278 x 100 x 300 mm
Unit weight 3.2 kg
Shipping weight (incl. packaging)4.3 kg
