SPL phono-förförstärkaren Phonos duo utökar den etablerade SPL phono-förförstärkaren Phonos med ett par balanserade stereoingångar och -utgångar. Phonos duo är därmed ännu mer mångsidig.
Oavsett om det gäller Moving Magnet (MM) eller Moving Coil (MC) pickup-system – SPL VOLTAiR-tekniken och RIAA-filtret i den legendariska Douglas-Self-designen utgör grunden för ett enastående phono-ljud.
MM-pickuper genererar en spänning genom att flytta en magnet mellan kopparspolar. För att uppnå bästa möjliga linjäritet i frekvens- och fasresponsen modifieras kapacitansen för att justera pickupen.

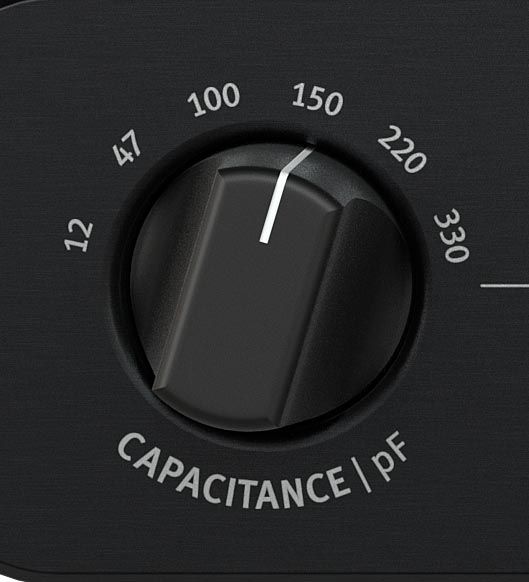

Phonos Duo erbjuder sex olika kapaciteter för denna justering:
12 pF, 47 pF, 100 pF, 150 pF, 220 pF och 330 pF.
MC-pickuper är också en liten elektromagnetisk generator. Men magneterna är fast förankrade – och spolarna rör sig mellan magneterna. Detta koncept är precis motsatsen till den MM-piuckuper. Följaktligen är det inte kapacitansen utan impedansen som är den avgörande parametern för att matcha pickupen

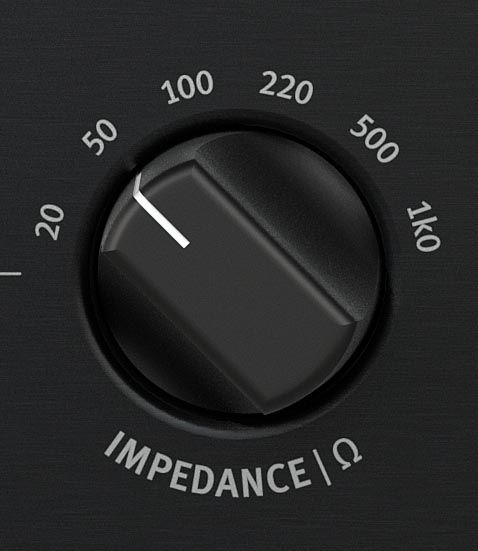

Phonos duo erbjuder sex olika impedanser för denna justering:
20 ohm, 50 ohm, 100 ohm, 220 ohm, 500 ohm och 1 kohm.
MC eller MM ?
MC-pickuper betraktas allmänt som de mer audiofila systemen, eftersom de möjliggör en snabbare och därför finare pickup tack vare sin låga massa. De framhäver skivans finaste nyanser. Utgångsspänningen från ett rörspolesystem är extremt låg, bara några hundra mikrovolt, och är därför mer känsligt för brus och inducerat brum.
Den mycket låga utspänningen gör förförstärkardesignen till en utmaning, eftersom den måste förförstärkas extremt brusfritt. Med upp till 70 dB förförstärkning erbjuder Phonos Duo en av de kraftfullaste phono-förförstärkarna för rörspolesystem. Tack vare SPL 120V-tekniken förstärker Phonos Duo extremt brusfritt, linjärt och faslåst.
MC-pickuper har en mycket låg induktans och impedans.
Detta innebär att effekterna av kabelkapacitans (från pickupen till förförstärkaren) inte är så betydande. Impedansen är dock den relevanta parametern här och kan ställas in i sex lägen på Phonos Duo. Tillverkarna specificerar impedanserna för pickuperna. Dessa bör följas så noggrant som möjligt.
MM-pickuper, å andra sidan, är mer robusta och ofta billigare.
Den större massan hos de rörliga magneterna orsakar mer tröghet, vilket resulterar i mindre exakt avläsning
av skivan. Moderna MM-pickuper använder dock även neodymmagneter, som har
en betydligt lägre massa. Sådana MM-pickuper kan också hålla jämna steg med
vissa modeller av MC vad gäller noggrannhet.
Kapacitans spelar en betydande roll med roterande magnetpickuper.
Detta innebär att effekterna av kabelkapacitans (från pickupen till förförstärkaren)
inte kan ignoreras här. Kapaciteten för roterande magnetpickuper kan därför ställas in på sex värden
på Phonos duo för att optimalt anpassas till systemet.
Tips:
Om det råder någon tvekan om vilken kapacitans som motsvarar pickupens, växla helt enkelt mellan kapacitanserna på Phonos duo. Så länge det höga frekvensområdet ökar är kapacitansen lägre än pickupens. Om högfrekvensområdet minskar igen är kapacitansen högre än pickupens
Fritt val – balanserad eller obalanserad

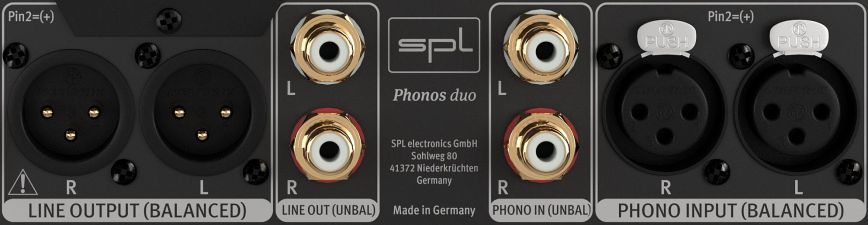

Phonos Duo erbjuder två par stereoingångar och -utgångar.

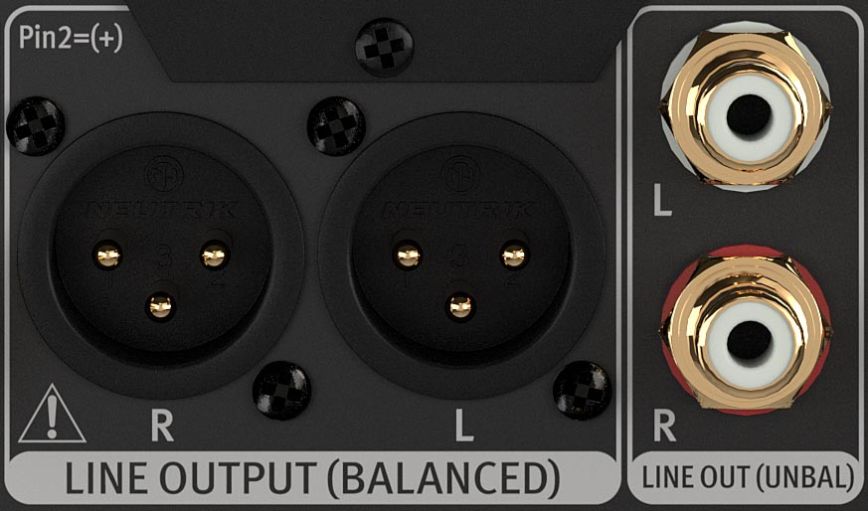

Ett par balanserade ingångar och utgångar med XLR-ingångar och -utgångar och ett par obalanserade ingångar och utgångar med RCA-kontakter.

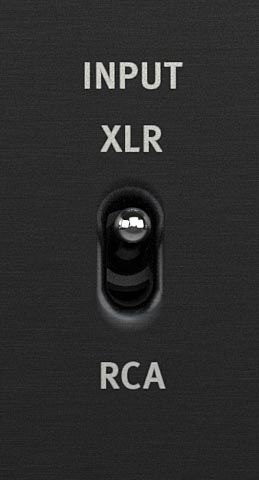

INPUT-omkopplaren på framsidan av Phonos Duo kan användas för att växla mellan de två stereoingångarna.
Utsignalen är alltid parallell vid båda utgångarna – oavsett vald ingång.

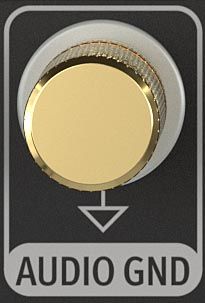

En jordanslutning för skivspelaren är utformad som banankontakt. Jordledningen kan antingen klämmas eller anslutas.
Phonos Duo har även en brytare på bakpanelen märkt GND LIFT. Denna jordlyftfunktion kan användas för att eliminera jordslingor genom att isolera den interna jorden från höljets jord när brytaren trycks in.
Perfekt nivå

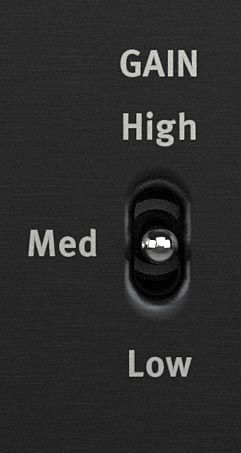

GAIN-omkopplaren kan användas för att ställa in förförstärkningen, det vill säga utgångsnivån för Phonos duo. Det finns tre värden att välja mellan.
I läget "Låg" är förstärkningen för MM-system +30 dB och för MC-system +50 dB. Detta är idealiskt i kombination med vanliga HiFi-enheter som arbetar med en referensnivå på -10 dBV. I omkopplarläget "Med" ökas förstärkningen med 10 dB (MM = +40 dB, MC = +60 dB). Om omkopplaren är i läget "Hög" ökas förstärkningen med ytterligare 10 dB (MM = +50 dB, MC = +70 dB). Detta innebär att utgångsnivån är ungefär lika hög som för moderna DA-omvandlare vid en referensnivå på 0 dBfs = 15 dBu.

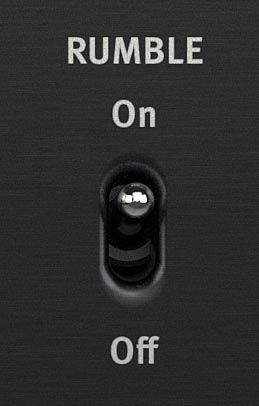

Mullret från skivspelarens drivmekanism förstärks av den höga förstärkningen av basregistret tack vare RIAA-utjämning vid uppspelning (se RIAA-utjämning). Phonos Duo erbjuder ett omkopplingsbart subsoniskt filter för att ta bort detta "rumble"
RIAA-utjämning är en specifikation för inspelning och uppspelning av skivor som föreslagits av Recording Industry Association of America (RIAA).
RIAA-utjämningskurvorna introducerade en global de facto-industristandard för vinylskivor 1954.

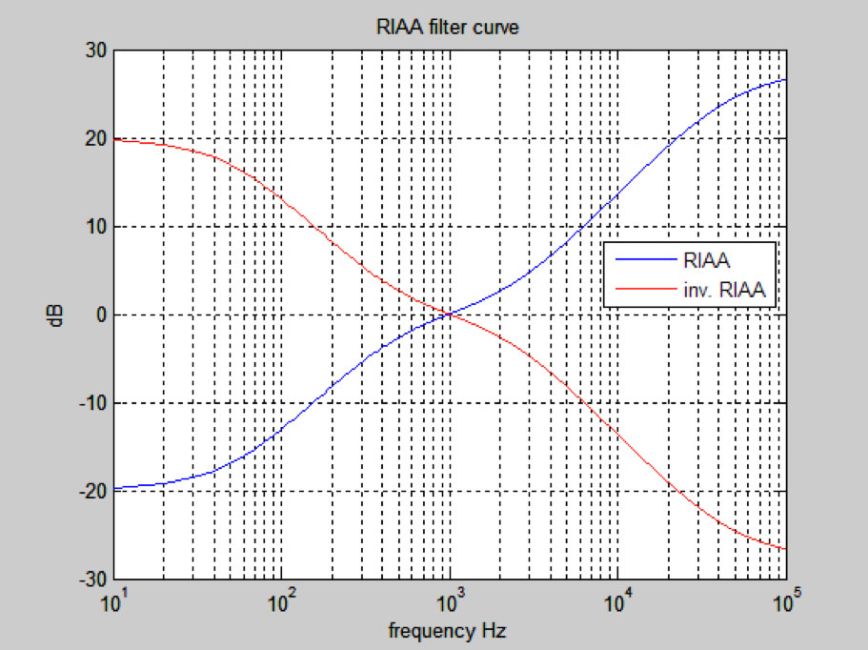

RIAA-utjämning använder förbetoning för att minska låga frekvenser och förstärka höga frekvenser när skivan klipps (blå RIAA-kurva).
Basen reduceras med upp till 20 dB för att ge mer utrymme och längre speltid.
De höga frekvenserna förstärks med upp till 25 dB för att öka signal-brusförhållandet mellan bruset från skivmediet och ljudsignalen.
Under uppspelning händer exakt det motsatta i Phonos. Debetoningsfiltret (röd RIAA-kurva) kompenserar för förbetoningen och resultatet är ett linjärt frekvenssvar.
Douglas Self Design
RIAA-utjämnaren för Phonos utvecklades enligt Douglas Selfs rekommendationer.

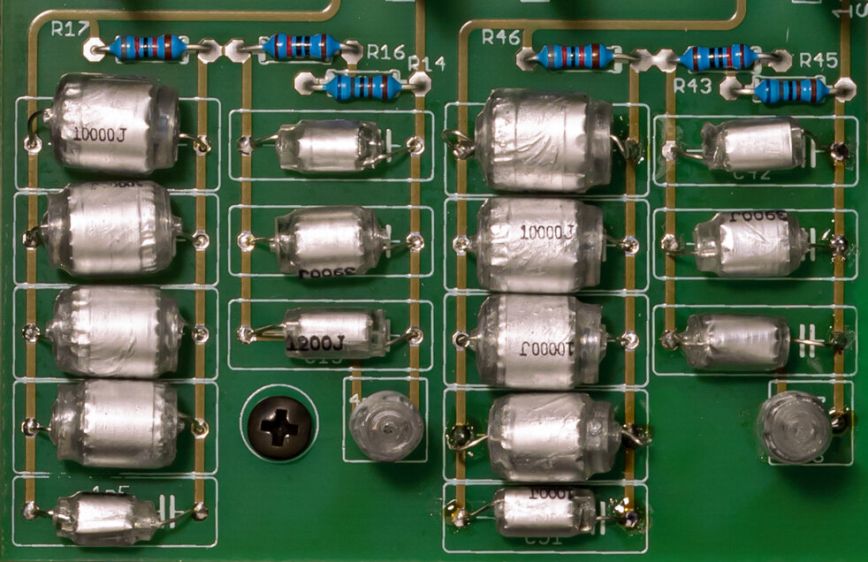

Idé: Många små kapaciteter istället för ett fåtal stora kapaciteter.
Fördelar: Kondensatorerna laddas och urladdas snabbare, vilket resulterar i bättre upplösning och snabbare impulsrespons.
Endast audiofila Styroflex-kondensatorer används i hela RIAA-utjämnaren. Om personen: Douglas Self är en brittisk elektronikingenjör med en stark förkärlek för ljud. Han har hedersdoktorer från Cambridge University och undervisar i psykoakustik vid University of Sussex.
VOLTAiR-tekniken

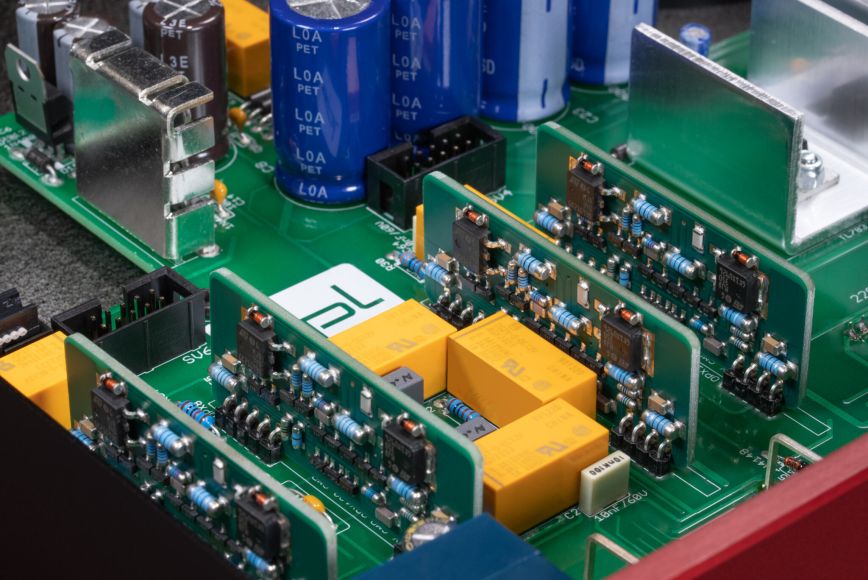

120V-tekniken är vår referensteknik. 120V-tekniken är unik i världen. Den arbetar med en likspänning på 120 volt. Detta är fyra gånger högre än för IC-baserade halvledaroperationsförstärkare. I vår Professional Fidelity-serie hänvisar vi till denna oöverträffade teknik som VOLTAiR-teknik.
Specifications
Analog Input & Output: RCA & XLR (balanced)
Input impedance (MM) 47 kΩ
Input impedance (MC) switchable
Output impedance 75 Ω
Frequency range 10 Hz – 100 kHz
Crosstalk (1 kHz) -80 dBu
Moving Magnet (MM) Preamplifier
Amplification (Low) 30 dB
Amplification (Med) 40 dB
Amplification (High) 50 dB
Capacitance (switchable) 12, 47, 100, 150, 220, 330 pF
Noise (A-weighted; 50 dB amplification) -82 dBu
Dynamic range (50 dB amplification) 132 dB
Moving Coil (MC) Preamplifier
Amplification (Low) 50 dB
Amplification (Med) 60
Amplification (High) 70
Impedance (switchable) 20 Ω, 50 Ω, 100 Ω, 220 Ω, 500 Ω, 1000 Ω
Noise (A-weighted, 70 dB amplification) -62 dBu
Dynamic range (70 dB amplification) 129 dB
Internal Linear Power Supply with Shielded Toroidal Transformer
Operating voltage for analog audio +/- 60 V
Operating voltage for relays and LEDs + 12 V
Mains Power Supply
Mains voltage (selectable, see fuse chamber) 230 V AC / 50; 115 V AC / 60 Hz
Fuse for 230 V T 0.5 A
Fuse for 115 V T 1 A
Power consumption max. 30 VA
Stand-by power consumption < 0.3 W
Dimensions & Weight
W x H x D (width x height incl. feet x depth) 278 x 57 x 300 mm
Unit weight 3.2 kg
Shipping weight (incl. packaging) 4.3 kg
